Automatisches, hochwertiges, ferngesteuertes Hochleistungs-Funkshuttle-Palettenregalsystem
Produktbeschreibung
Werkstatteindrücke
Automatisches ferngesteuertes Hochleistungs-Radio-Shuttle-Palettenregal
Produktbeschreibung
BEST STORAGE Radio-Shuttle-Regal:
1. Radio-Shuttle-Regalkonzept

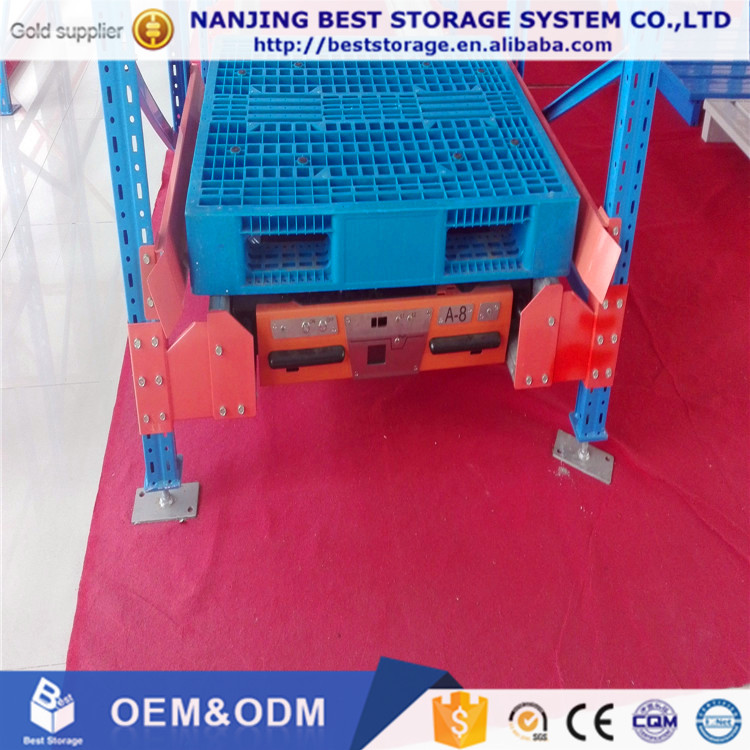

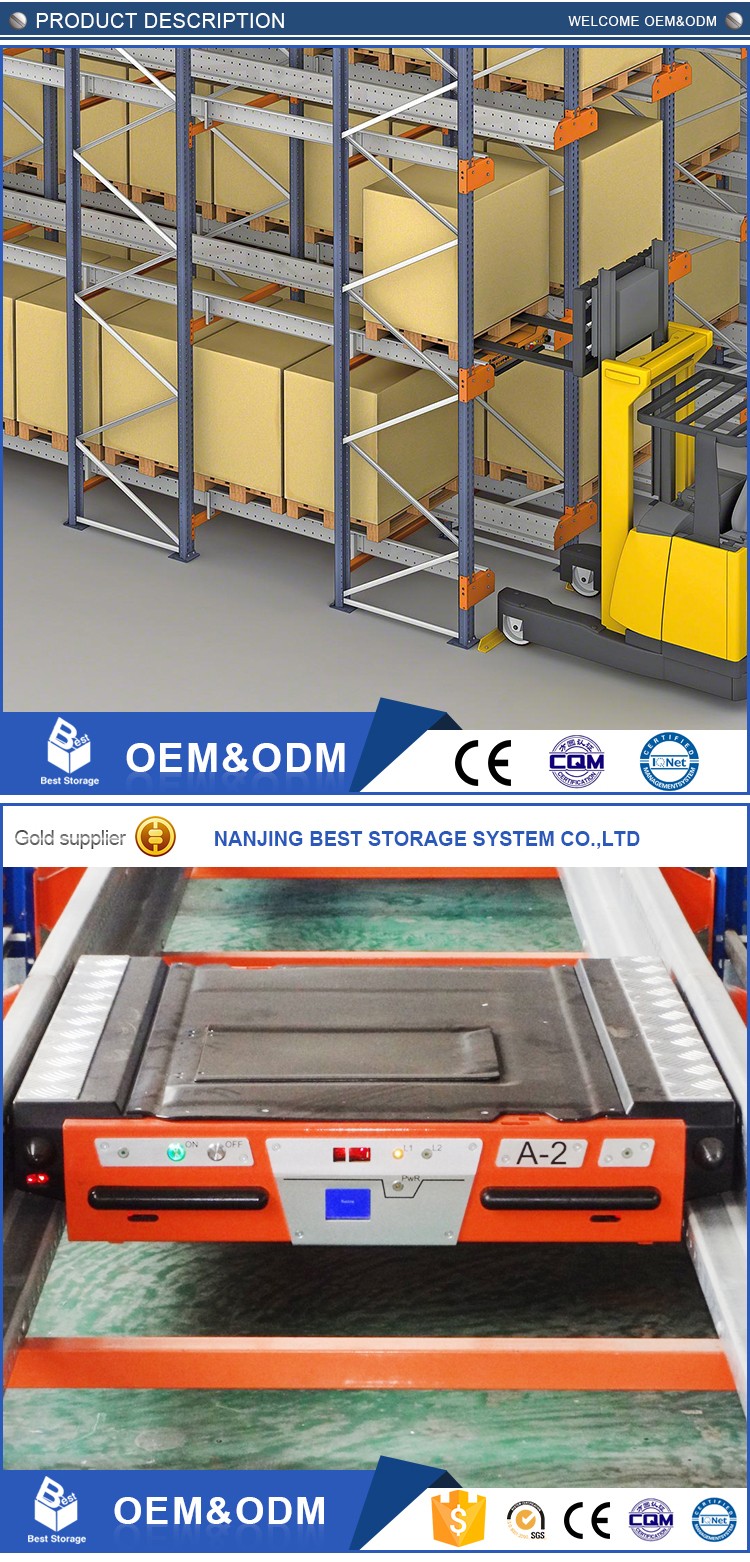

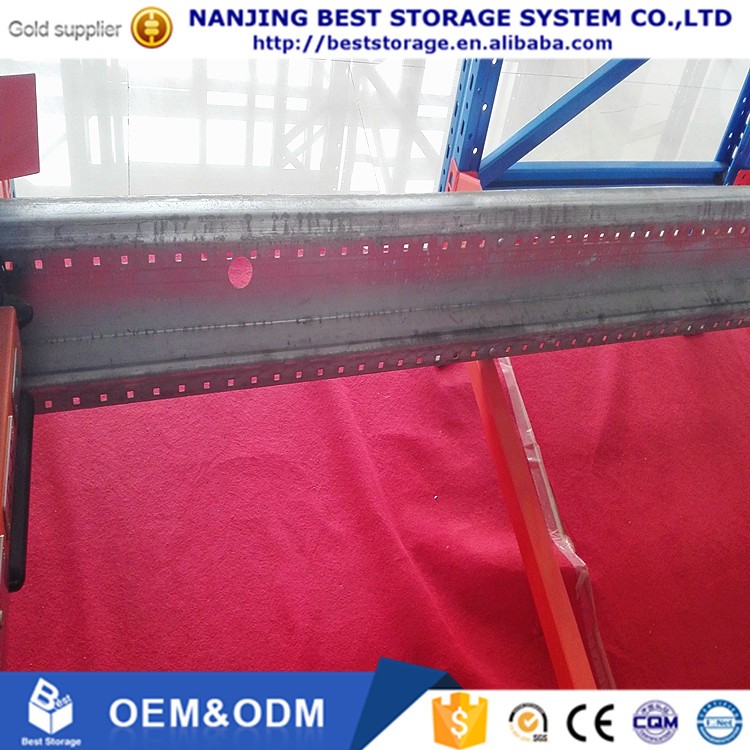

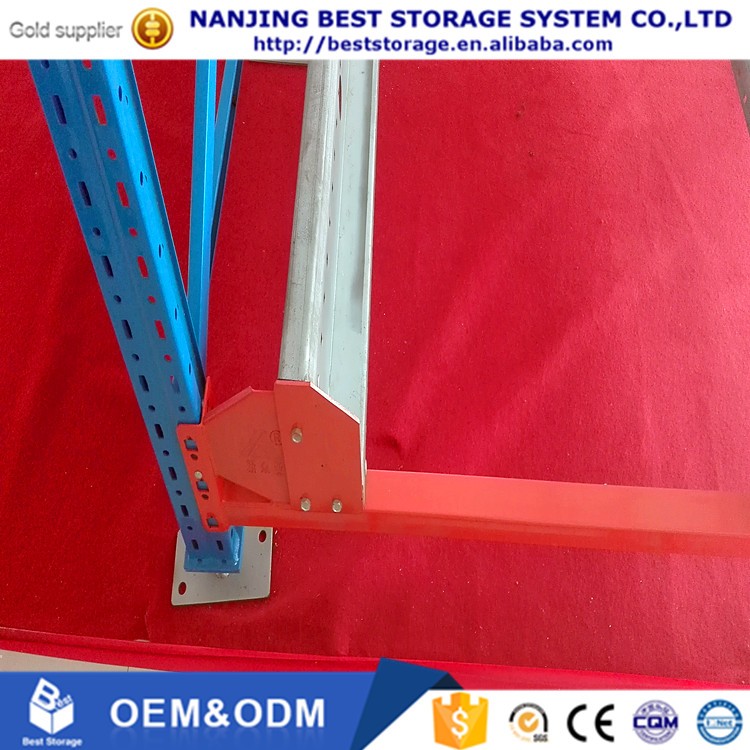

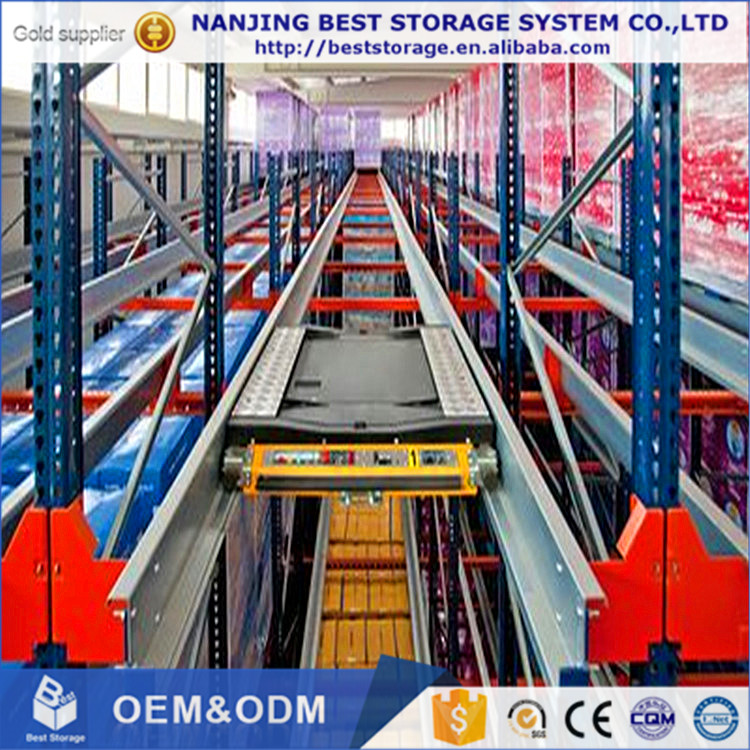

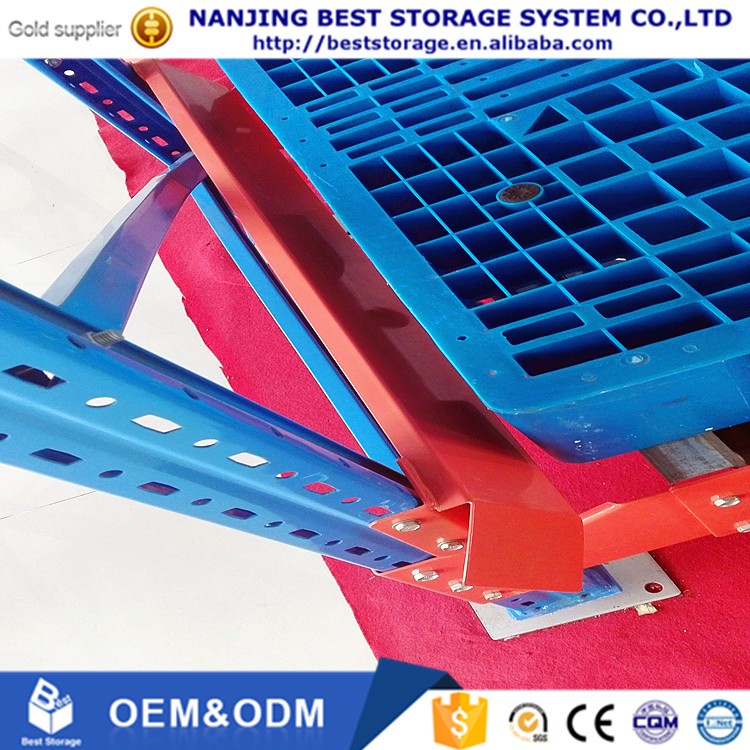

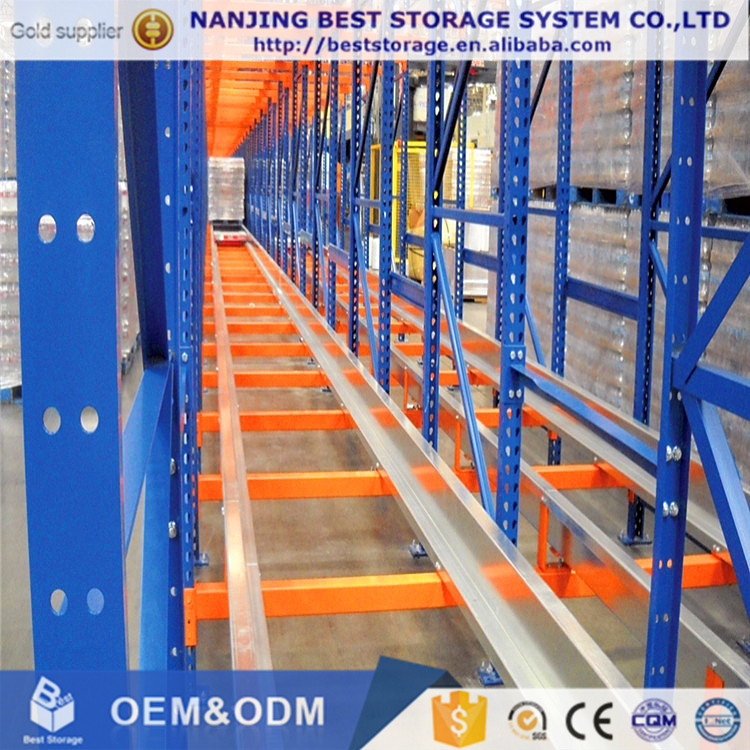

Das Radio-Shuttle-Regalsystem besteht aus Trägerregalen, Shuttle-Schienen und einem Radio-Shuttle-Wagen (auch Pallet Runner oder Pallet Mole genannt). Der Shuttle-Wagen fährt auf Schienen und wird von einem Elektromotor angetrieben. Auf der Oberseite verfügt das Fahrzeug über eine Hebeplattform, die Paletten anheben und absenken kann. Nach dem Anheben der Palette transportiert der Shuttle-Wagen das Ladegut im Kanallager präzise an die vorgesehene Position.
Wird eine Palette angefordert, fährt das Shuttle unter die Palette, hebt sie an und bringt sie an die Vorderseite des Regals, wo sie durch einen Gabelstapler entnommen werden kann.
Sämtliche Bewegungen des Shuttle-Fahrzeugs werden über eine benutzerfreundliche Funkfernbedienung gesteuert. Das Umsetzen des Shuttle-Wagens in eine andere Regalgasse erfolgt einfach per Gabelstapler.

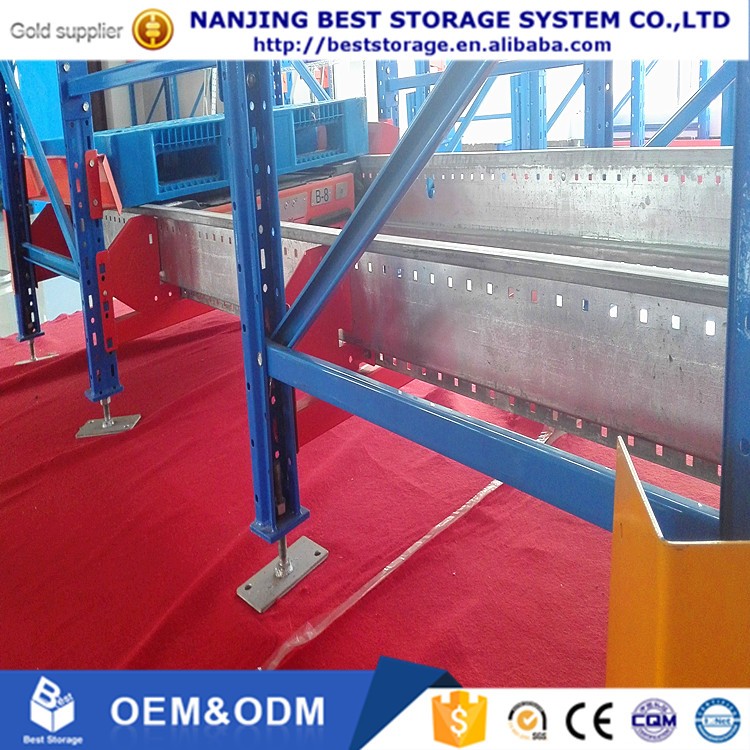

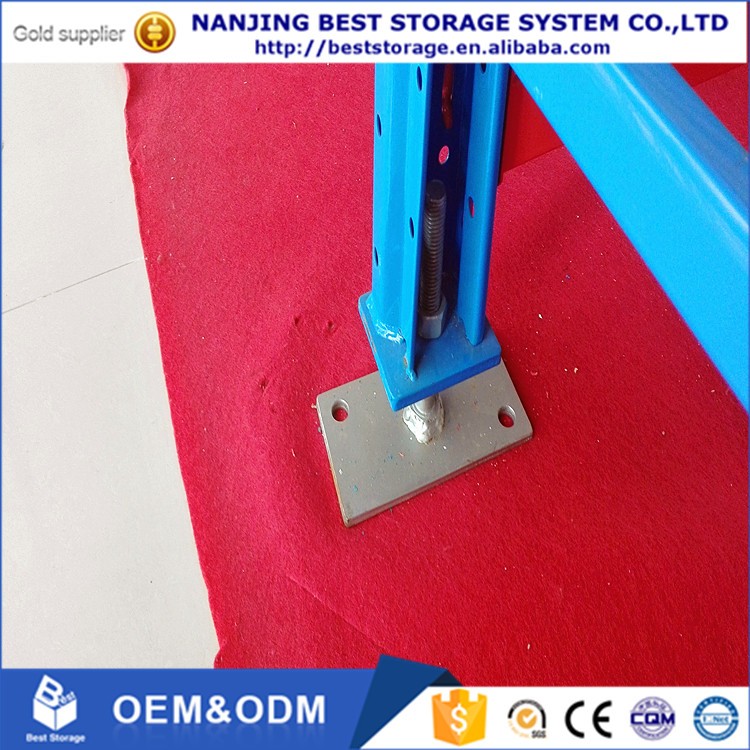

2. Konstruktion und Aufbau
Das Shuttle ist mit einem leistungsstarken Akkumotor ausgestattet, der einen unterbrechungsfreien Betrieb über eine komplette 8-Stunden-Schicht ermöglicht. Integrierte Sensoren erfassen die exakte Position innerhalb des Kanals sowie den Abstand zur Palette, was den Überwachungsaufwand durch den Bediener auf ein Minimum reduziert. Eine robuste Außenverkleidung schützt die Technik, während wartungsrelevante Bauteile leicht zugänglich bleiben. Alle verwendeten Komponenten sind gängige Standardbauteile, um im Bedarfsfall eine schnelle Verfügbarkeit und einfache Instandhaltung zu gewährleisten.

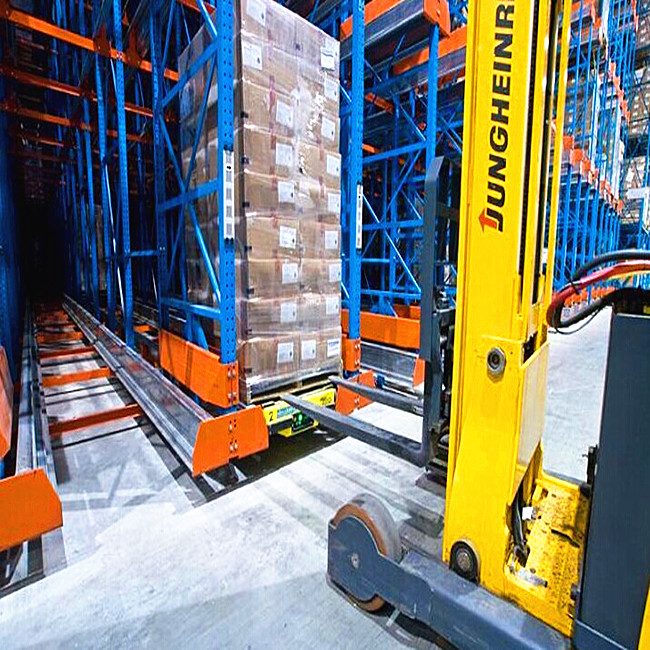

Das System bietet eine hocheffiziente Lösung für Kompaktlagerbereiche. Im Gegensatz zu herkömmlichen Einfahrregalen (Drive-in Racks), bei denen das Einfahren des Staplers die Effizienz senkt und Beschädigungsrisiken birgt, optimiert das Shuttle-System die Raumnutzung bei maximaler Sicherheit. Der Staplerfahrer positioniert die Palette lediglich an der Kanalöffnung und startet das Shuttle – die Ein- und Auslagerung erfolgt vollautomatisch, wodurch wertvolle Arbeitszeit für andere Aufgaben frei wird.
3. Vorteile des Systems

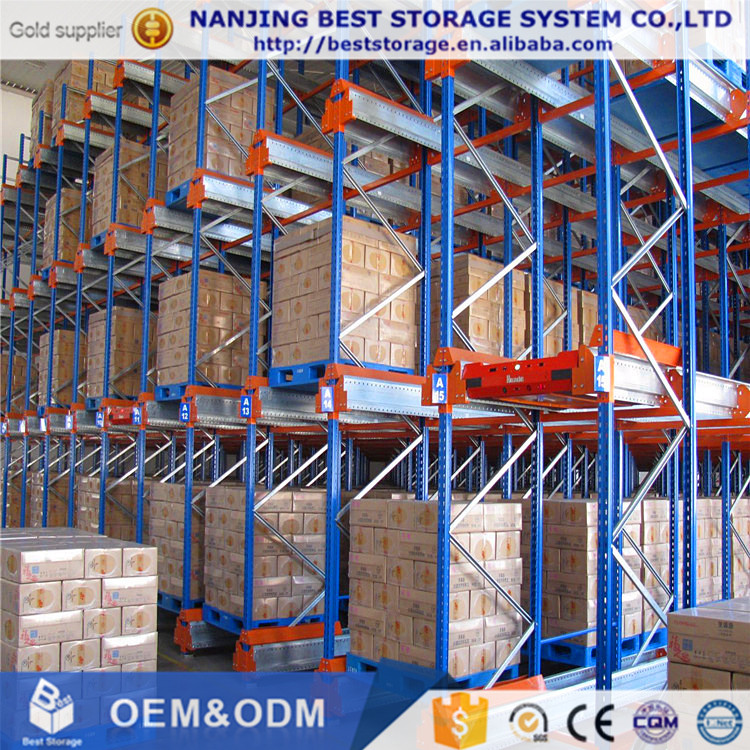

Das Radio-Shuttle-System ist ein programmierbares Kanallagersystem zur schnellen Beförderung von Paletten in tiefen Regalgassen, ausgelegt auf maximale Kapazität und hohen Umschlag. Es ermöglicht eine signifikant höhere Lagerdichte als Standard-Palettenregale und verringert Anfahrschäden am Regal vollständig, da der Gabelstapler nicht in die Regalkanäle hineinfahren muss. Ein weiterer Vorteil ist der flexible Zugriff: Alle Lagerebenen bleiben jederzeit unabhängig voneinander ansteuerbar, ohne dass untere Ebenen zuerst geräumt werden müssen.
- Maximale Lagerdichte bei niedrigen Betriebskosten
- Unterstützt FIFO (First In, First Out) und FILO (First In, Last Out) sowie Tunnel-Kommissionierung
- Effiziente Arbeitsabläufe, da die Bedienung nur am Kanaleingang erfolgt
- Erhöhte Arbeitssicherheit und deutlich verbesserte Erdbebensicherheit gegenüber Einfahrregalen
Technische Spezifikationen
- Nennlast: 500 kg – 1.500 kg
- Fahrgeschwindigkeit: Max. 1,1 m/s
- Steuerung: Manuell, fahrzeuggebunden oder über Funkfernbedienung
- Einsatzbereich: Tiefkühllagerfähig bis zu -30 °C
Projektierungsangaben für Ihr schnelles Angebot
- Lagerlayout / Zeichnung (falls nicht vorhanden, erstellen wir eine kostenlose Entwurfsplanung nach Ihren Vorgaben)
- Abmessungen der Lagerhalle
- Regaltiefe und Regalbreite
- Gesamthöhe der Regalanlage
- Anzahl der gewünschten Regalfelder (Bays)
- Anzahl der Lagerebenen
- Gewünschte Tragfähigkeit pro Ebene
- RAL-Farbe nach Wunsch
Bestseller & Systemvarianten
Zertifikate
Kontaktieren Sie uns
Unternehmensprofil
Fertigung & Verpackung
Zurück zur Startseite
Häufig gestellte Fragen (FAQ)
Wie lange hält der Akku des Radio-Shuttles im Dauerbetrieb?
Der verbaute Akku ist für eine durchgehende Einsatzdauer von bis zu 8 Stunden ausgelegt und kann flexibel für den nächsten Schichtbetrieb aufgeladen oder ausgetauscht werden.
Kann das Radio-Shuttle-System in Tiefkühllagern eingesetzt werden?
Ja, die Shuttles und Regalkomponenten sind speziell für kalte Umgebungen zertifiziert und funktionieren zuverlässig bei Temperaturen von bis zu -30 °C.
Unterstützt die Anlage sowohl FIFO als auch FILO?
Ja, das System kann so konstruiert werden, dass es wahlweise nach dem FIFO-Prinzip (First In, First Out) oder dem FILO-Prinzip (First In, Last Out) betrieben werden kann.
Welche maximale Traglast kann pro Palette transportiert werden?
Die reguläre Nennlast des Radio-Shuttle-Wagens deckt Palettengewichte von 500 kg bis zu 1.500 kg ab.
Bieten Sie Unterstützung bei der Projekt- und Layoutplanung an?
Ja, wenn Ihnen keine Hallenpläne oder CAD-Zeichnungen vorliegen, übernehmen unsere Ingenieure die Auslegung und Planung des Regalsystems kostenlos anhand Ihrer Maße.
