Verbinden Sie modulare Flexibilität mit industrieller Tragfähigkeit: Fachlasten von 200 bis 800 kg/Ebene, zertifiziert nach DIN EN 15635 & ISO 9001:2015 direkt vom Hersteller Guangzhou Heda Shelves Co., Ltd.
In modernen Intralogistikketten schließt das mittelschwere Fachbodenregal (im Englischen oft als Medium Duty Shelving oder Longspan Shelving bezeichnet) die Lücke zwischen leichten Büro- bzw. Archivregalen (bis 150 kg pro Fach) und schweren Palettenregalsystemen. Es ist konstruiert für unpalettierte Lagergüter, schwere Kartonagen, Kunststoff-KLTs (Kleinladungsträger), Maschinenteile, Werkzeuge und Kommissioniergüter mit einem Eigengewicht von 200 kg bis 800 kg je Regalebene.
| Kriterium | Leichtes Fachbodenregal | Mittelschweres Fachbodenregal (HEDA Typ M) | Schwerlast-Palettenregal |
|---|---|---|---|
| Tragkraft je Ebene (Fachlast) | 50 – 150 kg (gleichmäßig verteilt) | 200 – 800 kg (gleichmäßig verteilt) | 1.000 – 4.500 kg (palettiert) |
| Bedienung | Ausschließlich manuell | Manuell / Handhubwagen / Bereitstellung | Gabelstapler / Schubmaststapler / Schmalganggerät |
| Konstruktives Profil | Winkelprofile dünnwandig (< 1,2 mm) | Kaltgewalzter C- / Omega-Stahl (1,5 – 2,0 mm) | Geschlossene Kasten- & I-Profile (> 2,0 – 3,5 mm) |
| Bodenauflagen | Einfaches Stahlblech gekantet | Stahlpaneele, Spanplatte P5/P6, Drahtgitter | Stahlauflagen, Gitterroste, Tiefenstege |
| Eignung für Mehrgeschossanlagen | Sehr bedingt (max. 2,20 m Höhe) | Hervorragend (2- bis 3-geschossige Bühnen) | Palettenbühnen / Silobauweisen |
| Hauptsächliche Normen | DIN EN 15620 / Werksnormen | DIN EN 15512, DIN EN 15635, FEM 10.2.06 | DIN EN 15512, DIN EN 15629, DGUV Regel 108-007 |
Globale Einkäufer stehen bei Ausschreibungen häufig vor der Herausforderung unklarer Tragfähigkeitsdefinitionen. Bei einem professionellen industriellen Regallayout müssen folgende statische Parameter zwingend berechnet und dokumentiert werden:
Maßgeschneidert auf Raumhöhe, Warengröße und Kommissionierfrequenz: Entdecken Sie die bewährten Modellreihen von Guangzhou Heda Shelves Co., Ltd. für anspruchsvolle gewerbliche Lager.

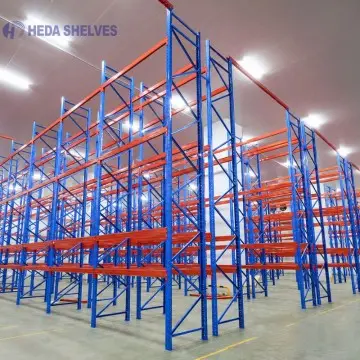

Standard Industrie Der robuste Klassiker für Werkstatt, Ersatzteillager und Montagebereitstellung. Ausgestattet mit verzinkten oder pulverbeschichteten eingelegten Stahlpaneelen für maximale Beständigkeit gegen Öle, Fette und Abrieb.
Ideal für KLT-Behälter, Automotive-Komponenten und unverpackte Metallwaren.
Get a Quote
Weitspann-System Optimiert für voluminöse, sperrige Güter und Kisten. Dank verstärkter Z- und Stufenbalken-Profile lassen sich Spannweiten bis zu 2.500 mm realisieren, wahlweise belegt mit hochdichten Spanplatten (P5/P6) oder Stahleinlegeböden.
Perfekt für E-Commerce Fulfillment, Großteile, Reifen und Kartonagenlagerung.
Get a Quote

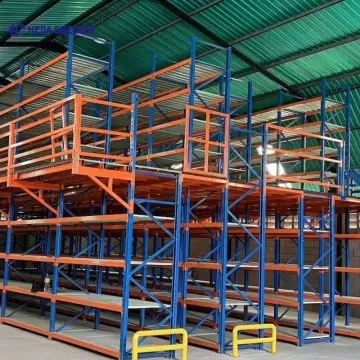

Multi-Tier Integration Maximieren Sie die Raumhöhe Ihrer Halle ohne separaten Stahlbau. Die Stützen des mittelschweren Fachbodenregals tragen Zwischenbühnen, Gitterrostgänge, Treppenanlagen und Geländer für 2- bis 3-stöckige Kommissionierebenen.
Verdoppelt oder verdreifacht die nutzbare Lagerfläche bei gleichem Grundriss.
Get a QuoteUnternehmen, die heute in Lagerinfrastruktur investieren, fordern weit mehr als statische Stahlträger. Die Anforderungen verändern sich rasant durch Automatisierung, Nachhaltigkeitsrichtlinien und volatile Lieferketten.
Immer mehr Distributionszentren rüsten auf autonome mobile Roboter (AMR) um. Mittelschwere Fachbodenregale müssen hierfür ebenerdig ohne hervorstehende Fußplatten montiert werden, absolute Gangparallelität aufweisen und exakt nivelliert sein. Spezielle Bodenriegel ermöglichen die reibungslose Übergabe an Cobots und fahrerlose Transportsysteme.
Versicherungsgesellschaften verlangen verstärkt offene Regalböden zur Gewährleistung der Brandbekämpfung. Statt geschlossener Spanplatten setzen globale Einkäufer zunehmend auf feuerverzinkte Gitterrostböden (Mesh Decks) mit mindestens 50 % bis 70 % Wasseröffnungsgrad, um Löschwasser von Decken-Sprinklern ungehindert passieren zu lassen.
Im Rahmen der europäischen CSRD-Richtlinie (Corporate Sustainability Due Diligence) gewinnen Umweltproduktdeklarationen (EPDs) an Bedeutung. Guangzhou Heda Shelves Co., Ltd. optimiert Materialquerschnitte durch hochfeste Stahllegierungen wie Q235B/Q355, wodurch das Eigengewicht um 12 % gesenkt und der CO₂-Fußabdruck in Logistik und Transport minimiert wird.
Kurzlebige Produktlebenszyklen im Onlinehandel erfordern Regalsysteme, die ohne Schweißen oder Bohren in 50-mm-Schritten angepasst werden können. Unsere werkzeuglosen Stecksysteme garantieren eine schnelle Demontage, Erweiterung oder Umsiedlung bei sich wandelnden Betriebsstrukturen.
Standardlackierungen genügen aggressiven Umgebungen nicht mehr. Zunehmend gefragt sind antibakterielle Beschichtungen für die Pharmalogistik sowie hochgradig abriebfeste, lösungsmittelfreie Epoxid-Polyester-Pulverbeschichtungen für staubintensive E-Commerce-Zentren.
Bereits ab Werk integrierte C-Profile zur Aufnahme von Barcode-Schienen, ESL-Haltern (Electronic Shelf Labeling) und Sensorhalterungen für automatisierte Inventurscanner gehören inzwischen zum Anforderungskatalog moderner Tier-1-Einkäufer.
Seit 2001 verbinden wir industrielle Serienfertigung auf 30.000 m² Werksfläche mit kompromissloser statischer Sicherheit und direkten Fabrikpreisen ohne Zwischenstufen.
Über zwei Jahrzehnte kontinuierliche Weiterentwicklung von Kaltwalzprofilen, Steckverbindungen und statischen Sicherheitskonzepten für globale Logistikzentren.
Unsere Diplom-Ingenieure erstellen innerhalb von 24–48 Stunden detaillierte CAD-Grundrisse, Materialflussanalysen und statische Berechnungen nach europäischen Normen.
Zertifiziert nach ISO 9001:2015 (Nr. 18624Q00169R0M) und CE (2435-CPR-8605159). Lückenlose Materialprüfzeugnisse (3.1 Zeugnis) für jeden Produktionsbatch.
Individuelle Lochraster, Sonderbautiefen, spezifische RAL-Farben und korrosionsfeste Verzinkungen exakt nach Lastenheft Ihrer Kunden oder Betreiber.

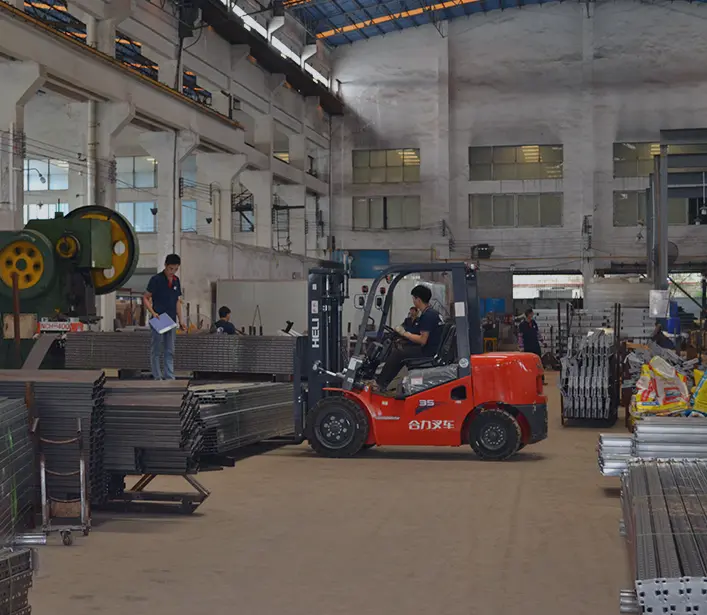

Guangzhou Heda Shelves Co., Ltd. betreibt eine der technologisch fortschrittlichsten Produktionsstätten für industrielle Lagersysteme in Südchina. Unsere Fertigungskette ist vom Coil-Zuschnitt bis zur automatisierten Verpackungslinie vertikal integriert.
Im Gegensatz zu reinen Handelsunternehmen verfügen wir über eigene Kaltwalzstraßen mit hochpräzisen Stanzwerkzeugen für Stützen und Längsträger. Die 9-stufige Vorbehandlungsanlage (Entfetten, Beizen, Phosphatieren und Passivieren) stellt sicher, dass unsere elektrostatische Pulverbeschichtung eine mechanische Schlagfestigkeit und Korrosionsbeständigkeit erreicht, die den harten Beanspruchungen des täglichen Gabelstapler- und Hubwagenbetriebs standhält.

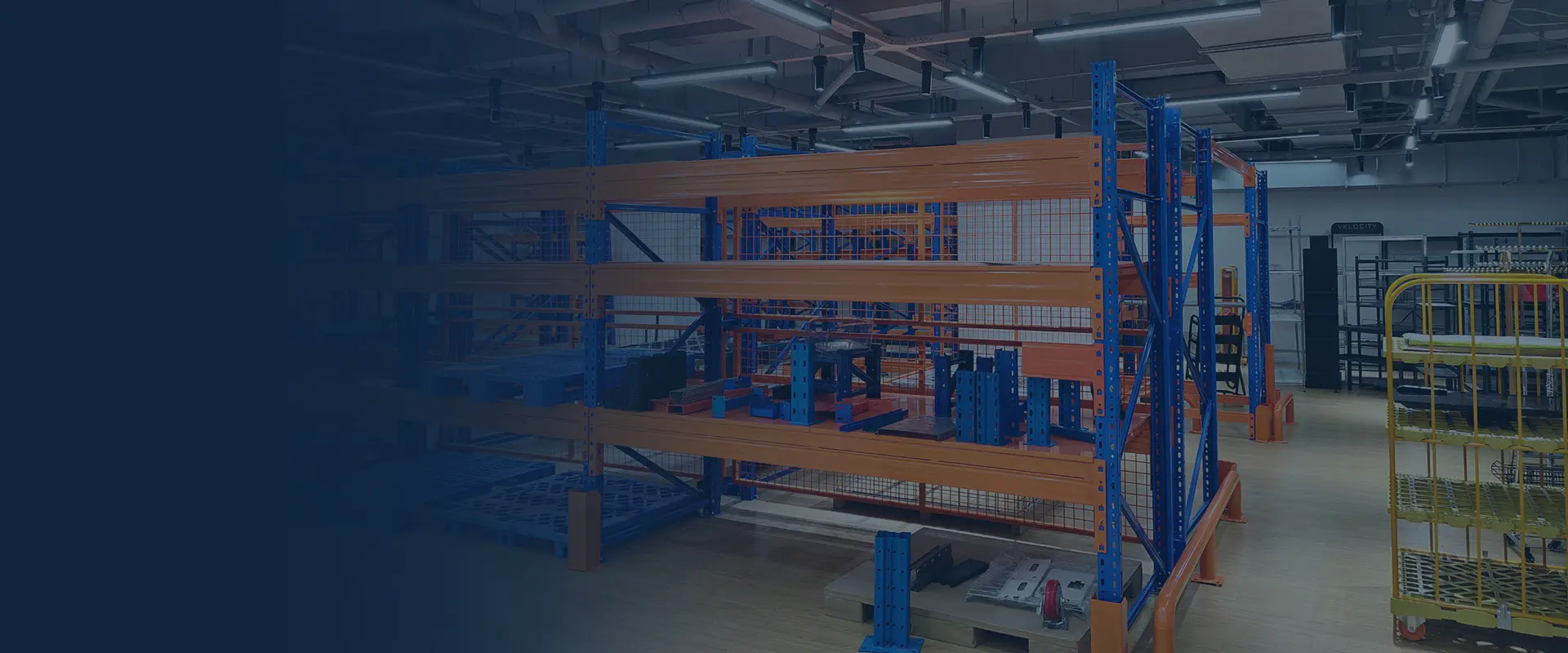

Einblick in Fertigung & Pulverbeschichtung Antworten auf die wichtigsten Fragen, die Einkaufsleiter, Technische Planer und Betriebsleiter vor der Auftragsvergabe stellen.
Ein mittelschweres Fachbodenregal (Medium Duty Rack) überbrückt gezielt die Leistungslücke zwischen leichten Büroregalen (Traglast meist < 150 kg/Boden) und Palettenregalen. Es ist optimiert für manuelle Beladung und Stückgutkommissionierung bei Fachlasten von 200 bis 800 kg. Dank solider Kaltwalzprofile aus Q235B-Stahl, steckbarer Einhängebalken und stabiler Stahl- oder Holzböden bietet es maximale Verwindungssteifigkeit, ohne die teuren Gängebreiten und Flurförderzeuge eines reinen Palettenlagers zu erfordern.
Die Wahl hängt vom Einsatzbereich ab: Stahlpaneele bieten höchste Langlebigkeit, Brandschutz (nicht brennbar A1), sind leicht zu reinigen und unempfindlich gegen Schmierstoffe – optimal für Werkstätten und Automotive. Spanplatten (P5 feuchtebeständig) sind kostengünstig für trockene Handelswaren und bieten hohe Reibungswerte gegen Verrutschen. Gitterrostböden (Mesh Decks) sind zwingend erforderlich, wenn automatische Sprinkleranlagen (ESFR) verbaut sind, da Löschwasser ungehindert abfließen muss, und sie verbessern zusätzlich die Beleuchtungsverhältnisse im Regalinneren.
Die Tragfähigkeit wird primär über zwei Parameter bestimmt: die Fachlast (gleichmäßig verteilte Last je Längsträgerpaar) und die Knicklänge der Stützen (Abstand zwischen Fußboden und erster Balkenlage). Nach DIN EN 15512 und berufsgenossenschaftlichen Vorgaben müssen Sicherheitsbeiwerte von γ = 1,4 auf Stahlstreckgrenzen eingehalten werden. Guangzhou Heda Shelves Co., Ltd. führt vor Auftragsfreigabe eine statische FE-Simulation durch und stattet jedes Regal mit den vorgeschriebenen Belastungswarnschildern nach DGUV Information 208-043 aus.
Ja, sofern die Rahmenstärken von Beginn an auf die resultierenden Feld- und Bühnenlasten ausgelegt werden. Unsere Systeme bieten ein durchgehendes System-Lochraster (50 mm), wodurch Längsträger, Hauptunterzüge, Gangauflagen, Treppenaufgänge und Übergabestationen nahtlos montiert werden können. Dies ermöglicht es Unternehmen, zunächst mit ebenerdigen Regalen zu starten und später ohne Neuinvestition in die Höhe zu wachsen.
Alle Profile und Paneele werden gereinigt, gebündelt und mit Eckschutzkanten sowie Stretchfolie gegen Seewasser und Transporterschütterungen verpackt. Vor dem Verladen erhält der Kunde einen umfassenden QC-Prüfbericht inklusive Schichtdickenmessung der Pulverbeschichtung, Schweißnahtprüfungen und Maßprotokollen. Wir liefern FOB, CIF oder DDP inklusive aller Zolldokumente und Montagepläne.
Vermeiden Sie teure Überdimensionierungen oder riskante Unterdimensionierungen. Unsere Fachingenieure kalkulieren Ihr Projekt auf Basis Ihrer Hallenmaße und Lastanforderungen – kostenfrei, herstellerunabhängig und transparent.
Erhalten Sie innerhalb von 24 Stunden Ihr unverbindliches 3D-CAD-Layout und Werksangebot:
